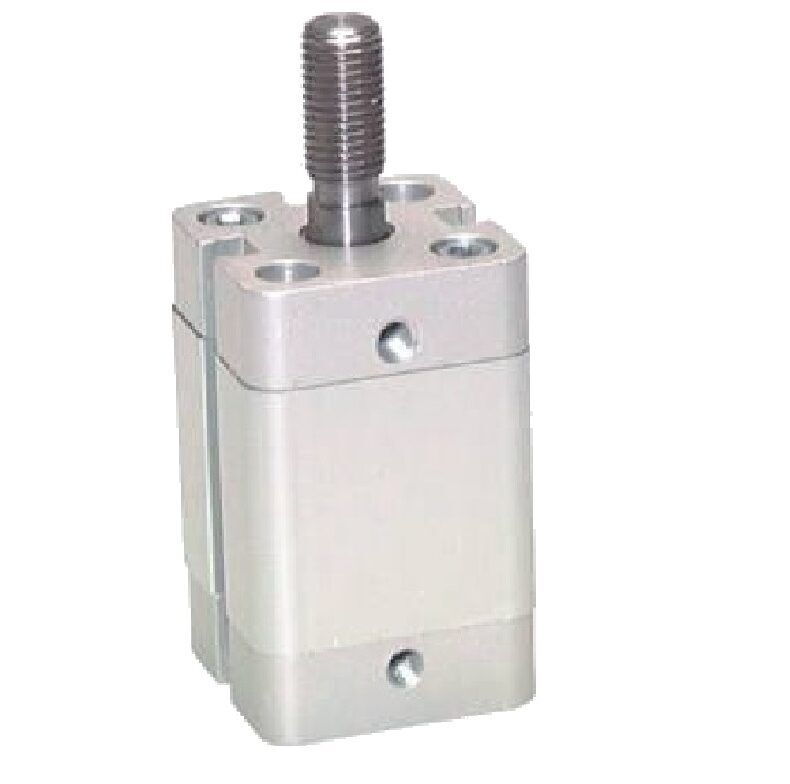

Siłownik kompaktowy tłok 100×30 AG

Siłownik kompaktowy tłok 100×30 AG
Materiały:

• Głowa i nogi: aluminium anodowane
• Uszczelnienie: poliuretan
• Zakres temperatur: od -20 ° C do max. +80 ° C
• Ciśnienie robocze: max. 10 bar
• Opcjonalnie tłoczyska Gwint-AG

Dane techniczne:

• Dwustronnego działania                                                Rysunek techniczny:
• Tłok: Ø 100 [mm]
• Skok : 30 [mm]
• A : 124 [mm]
• Ø B : 25 [mm]
• Ø C : 8  [mm]
• Ø D : 8,5  [mm]
• E: M 10
• Ø F : 13,5  [mm]
• G2: M 20 x 1,5
• J : 66,5  [mm]
• L : 0  [mm]
• M: G 1/4″
• N : 10,5  [mm]
• O : 19,25  [mm]
• P : 103  [mm]
• Q : 20  [mm]
• T : 22  [mm]
• U : 8,5  [mm]
• V : 40  [mm]
• Z : 10,0 [mm]

Rysunek tłoka:
