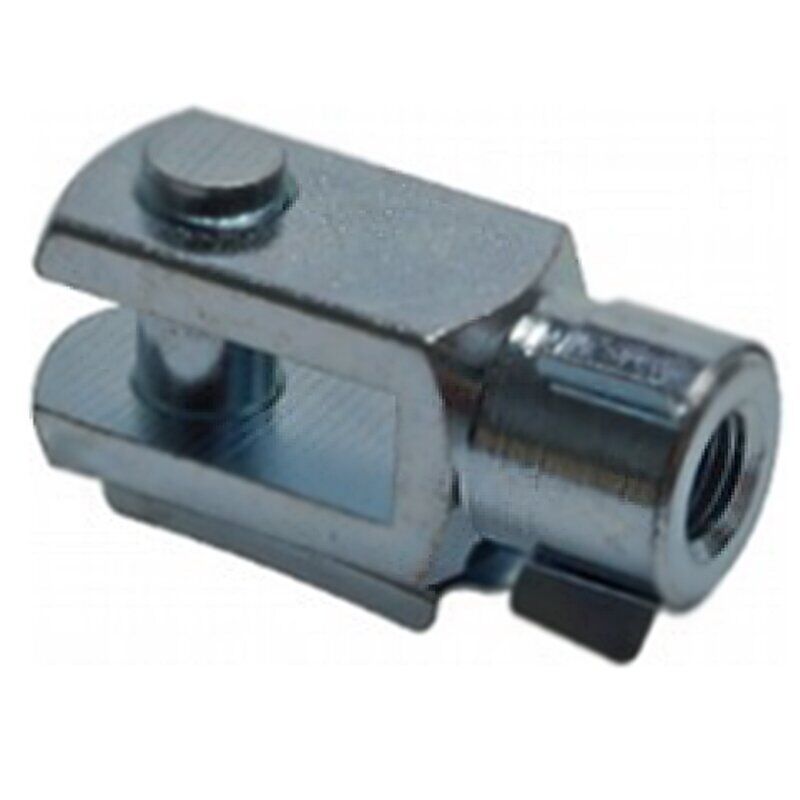

Głowica widełkowa D40mm
Rysunek techniczny:
Tabela wymiarów:
Symbol
| Dla siłownika
| d | a | b | d1 | d2 | e | L | L1 | n | zamknięcie |
FRC 8-10 | 8-10 | M4x0.7 | 4 | 8 | ø4 | ø8 | 6 | 21 | 16 | 8 | klips |
FRC 12-16 | 12-16 | M6x1 | 6 | 12 | ø6 | ø10 | 9 | 31 | 24 | 12 | klips |
FRC 20 | 20 | M8x1.25 | 8 | 16 | ø8 | ø14 | 12 | 42 | 32 | 16 | klips |
FRC 25-32 | 25-32 | M10x1.25 | 10 | 20 | ø10 | ø18 | 15 | 52 | 40 | 20 | klips |
FRC 40 | 40 | M12x1.25 | 12 | 24 | ø12 | ø20 | 18 | 62 | 48 | 24 | klips |
FRC 50-63 | 50-63 | M16x1.5 | 16 | 32 | ø16 | ø26 | 24 | 83 | 64 | 32 | klips |
